Poids | 325 g |
---|---|
Dimensions | 45 × 77 × 86 mm |
Type de produit | Contacteur |
Type/Classe/Série | AF |
Voltage | 600v |
Ampérage | 25a |
Montage | Rail din 35mm |
Largeur (mm) | 45 |
Profondeur (mm) | 77 |
Hauteur (mm) | 86 |
Nombre de connexion | 3 |
ABB AF09-30-10-13 | 1SBL137001R1310 – 100-250V50/60HZ-DC Contacteur
55,29$
175 en stock
Warwick, QC4
Montréal, QC37
Ontario, ON134
Politique d’expédition ICI.

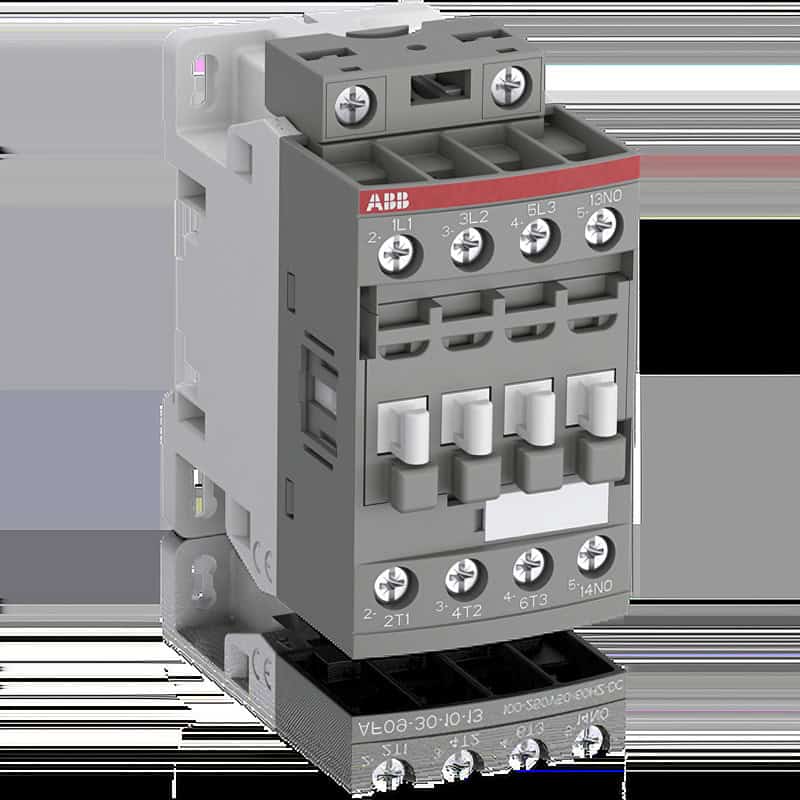

ABB AF09-30-10-13 – Contacteur 600VAC 25A 7.5HP – Bobine 100-250VAC/DC, 3P 1NO
L’AF09-30-10-13 est un contacteur 3 pôles – 690 V IEC ou 600 UL avec 1 contact auxiliaire intégré et bornes à vis, contrôlant des moteurs jusqu’à 4 kW / 400 V AC (AC-3) ou 5 hp / 480 V UL et circuits de puissance à découpage jusqu’à 25 A (AC-1) ou 25 A UL usage général.
Grâce à la technologie AF, le contacteur dispose d’une large plage de tension de commande (100-250 V 50/60 Hz et DC), gérant de grandes variations de tension de commande, réduisant les consommations d’énergie du panneau et assurant des fonctionnements distincts dans des réseaux instables. De plus, la protection contre les surtensions est intégrée, offrant une solution compacte. Les contacteurs AF ont une conception de type bloc, peuvent être facilement étendus avec des blocs de contacts auxiliaires supplémentaires et une large gamme d’accessoires supplémentaires.
Prix compétitif et expédié dans un délai de 24h
Applications
Pour la commande de circuits de puissance jusqu’à 690 V Ac et 220 V DC, pour la commande de moteurs triphasés, de charges non inductives ou légèrement inductives. Les contacteurs A-Line sont principalement utilisés pour la commande de moteurs triphasés et pour la commande de circuits de puissance correspondant à leurs caractéristiques de fonctionnement jusqu’à 690 et même 1000V AC. et 440 V CC. Tous les contacteurs AF peuvent être assemblés côte à côte. Les contacts auxiliaires supplémentaires conviennent aux courants de faible niveau.
Spécification Description
- Tension de bobine : 100 – 250 V AC à 50/60 Hz, 100 – 250 V DC
- Configuration des contacts : 3NO (principal) 1NO (auxiliaire)
- Puissance : 2,2 kW à 220/230/240 V, 4 kW à 380/400/415 /440 V, 5,5 kW à 500/690 V
- Connexion : Borne à vis
- Température de fonctionnement : Équipé d’un relais de surcharge thermique : -25 à +60 °C, sans relais de surcharge thermique : – 40 à +70 deg C
- Temps de fonctionnement : 40 – 95 msec (fermeture NO), 38 – 90 msec (ouverture NC) entre l’excitation de la bobine, 11 – 95 msec (ouverture NO), 13 – 98 msec (NF fermé) entre la bobine de -mise sous tension
- Longueur de dénudage : 10 mm
- Type de tournevis : Plat 5,5 Diamètre / Pozidriv 2 Puissance
- moteur : 7,5 cv À 550 – 600 V AC
- Capacité de coupure maximale : 106 A à 690 V, 250 A à 440 V
- Couple de serrage : in-lb (circuit principal), 11 in-lb (circuit de commande et auxiliaire)
- Endurance : mécanique : 10 millions de cycles
- Tension nominale : 600 V (UL /CSA/NEMA), 690 V (IEC)
- Taille des câbles : (1 ou 2) 16 – 10 AWG (principal), (1 ou 2) 18 – 14 AWG (auxiliaire)
- Stockage Température : -60 à +80 °C
- Tension de tenue aux impulsions : 6 kV
- Nombre de pôles : 3
- Tension d’isolation : 690 V (IEC 60947-4-1), 600 V (UL/CSA)
- Courant de fonctionnement : 25 A à 40/60 deg C, 22 A à 70 deg
- Boîtier : IP20)
Si ce produit est en stock, c’est que nous l’avons en inventaire et que nous pouvons l’expédier le jour même. Limitez vos pertes de revenus et remettez votre équipement en fonction rapidement!
Aussi disponible : ABB AF09-30-10-11 – Contacteur 24-60V50/60HZ 20-60VDC
Produit CA : PC600V25A-100/250
Manufacturier : ABB
SKU : AF09-30-10-13 | 1SBL137001R1310
Fiche technique du manufacturier : https://new.abb.com/products/1SBL137001R1310/af09-30-10-13
